HEIDENHAIN旋轉編碼器是集光機電技術于一體的速度位移傳感器。當旋轉編碼器軸帶動光柵盤旋轉時，經發光元件發出的光被光柵盤狹縫切割成斷續光線，并被接收元件接收產生初始信號。該信號經后繼電路處理后，輸出脈沖或代碼信號。其特點是體積小，重量輕，品種多，功能全，頻響高，分辨能力高，力矩小，耗能低，性能穩定，可靠使用壽命長等特點。

安裝方式

旋轉編碼器內置軸承和定子，編碼器的圓光柵直接與被測軸相連。掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子聯軸器必須只吸收軸承摩擦力所導致的牛矩，因此它能*大限度地降低靜態和動態測量誤差。而且，安裝在定子上的聯軸器還能補償被測軸的軸向運動。定子聯軸器的其它優點還有：

• 安裝簡單
• 總長度短
• 聯軸器的固有頻率高
• 允許使用空心軸

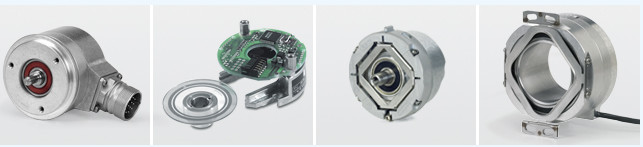

HEIDENHAIN帶內置軸承的旋轉編碼器

HEIDENHAIN的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制?？招妮S可以直接滑入并固定在被測軸上。

HEIDENHAIN的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離聯軸器由轉子連接被測軸，聯軸器可以補償軸向運動和編碼器軸與被測軸的不同軸度。

其它型號如下：ECN113、ECN223F、ECN125、ECN223M、ECN413、ECN225、ECN425、ECN227F、ECN1113、ECN227M、ECN1123、RCN223F、ECN1313、RCN223M、ECN1325、RCN227F、EQN425、RCN227M、EQN437、RCN727F、EQN1125、RCN727M、EQN1135、RCN827F、EQN1325、RCN827M、EQN1337、RCN226、ERN120、RCN228、ERN130、RCN729、ERN180、RCN829、ERN420、RCN220、ERN430、ROD220、ERN460、ROD270、ERN480、ROD280、ERN1020、ROD780、ERN1030、ROD880、ERN1070、RON225、ERN1080、RON275、ERN1085、RON287、ERN1120、RON785、ERN1180、RON786、ERN1185、RON886、ERN1321、RON905、ERN1326、RPN886、ERN1381
